КЗО-MODULAR–TEM-20

ТОВ «ТЕХЕЛЕКТРОМОНТАЖ» виготовляє камери збірні одностороннього обслуговування, внутрішньої установки 6 (10); 20; 35 кВ  а саме :

• КЗО «КЗО-393»,
• КЗО «КЗО-ТЕМ-20»,
• КЗО «Easy-TEM-10»,
• КЗО «Easy-TEM-20»,
• КЗО «Modular-TEM-10»,
• КЗО «Modular-TEM-20»,
• КЗО «Modular-TEM-35».

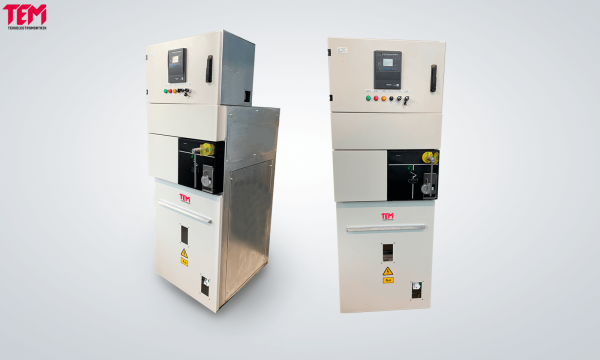

КЗО серії Modular -TEM-20

Камери збірні одностороннього обслуговування (далі КЗО) серії КЗО Modular -TEM-20 призначені для побудови КРП – 20 кВ внутрішньої установки з стаціонарним вакуумним/елегазовим вимикачем/контактором, елегазовим вимикачем навантаження або роз’єднувачем, з розділеними відсіками (збірних шин, допоміжних ланцюгів, головного апарату, кабельних приєднань), повітряною ізоляцією, із забезпеченням локалізації аварійних ситуацій.

КЗО Modular -TEM-20 призначені для прийому і розподілу електричної енергії в мережах трифазного змінного струму, напругою 20 кВ, частотою 50, 60 Гц в системах з ізольованою або заземленої через дугогасильний реактор нейтраллю.

КЗО Modular -TEM-20 застосовується як на первинному, так і на вторинному рівнях розподілу електроенергії.

КЗО Modular -TEM-20 використовуються генеруючими і мережевими компаніями, промисловими підприємствами і на об’єктах інфраструктури, і можуть встановлюватися в модульних контейнерах міських КТП, КТПБ і ін.

Завдяки своїй конструкції і встановленої сучасної комутаційної апаратури, досягнута висока надійність і безпеку обслуговування КЗО Modular -TEM-20.

КЗО Modular -TEM-20 на замовлення можуть встановлюватися в блочно-модульних контейнерах.

КЗО Modular -TEM-20 комплектуються комутаційними апаратами компанії Schneider Electric.

Камери збірні одностороннього обслуговування (далі КЗО) серії  Modular -TEM-20 мають основні переваги:

• корпус розділений на відсіки;
• безпека обслуговування;
• наявність механічних і електромагнітних блокувань, що запобігають помилок під час оперативних перемикань;
• конструкція, що захищає від ураження електричною дугою;
• простота технічного обслуговування і ремонту, зручний доступ до апаратури і місць приєднання кабелю;
• використання сучасної апаратури;
• моторизований привід управління роз’єднувачами і вимикачами навантаження (по замовленню);
• мала вага нових комутаційних апаратів.
• моторний привід управління роз’єднувачами (на замовлення);
• моторний привід управління заземлючими ножами (на замовлення);
• мала вага нових комутаційних апаратів;
• екологічно сумісні – виготовлені з матеріалів, що піддаються вторинній переробці.

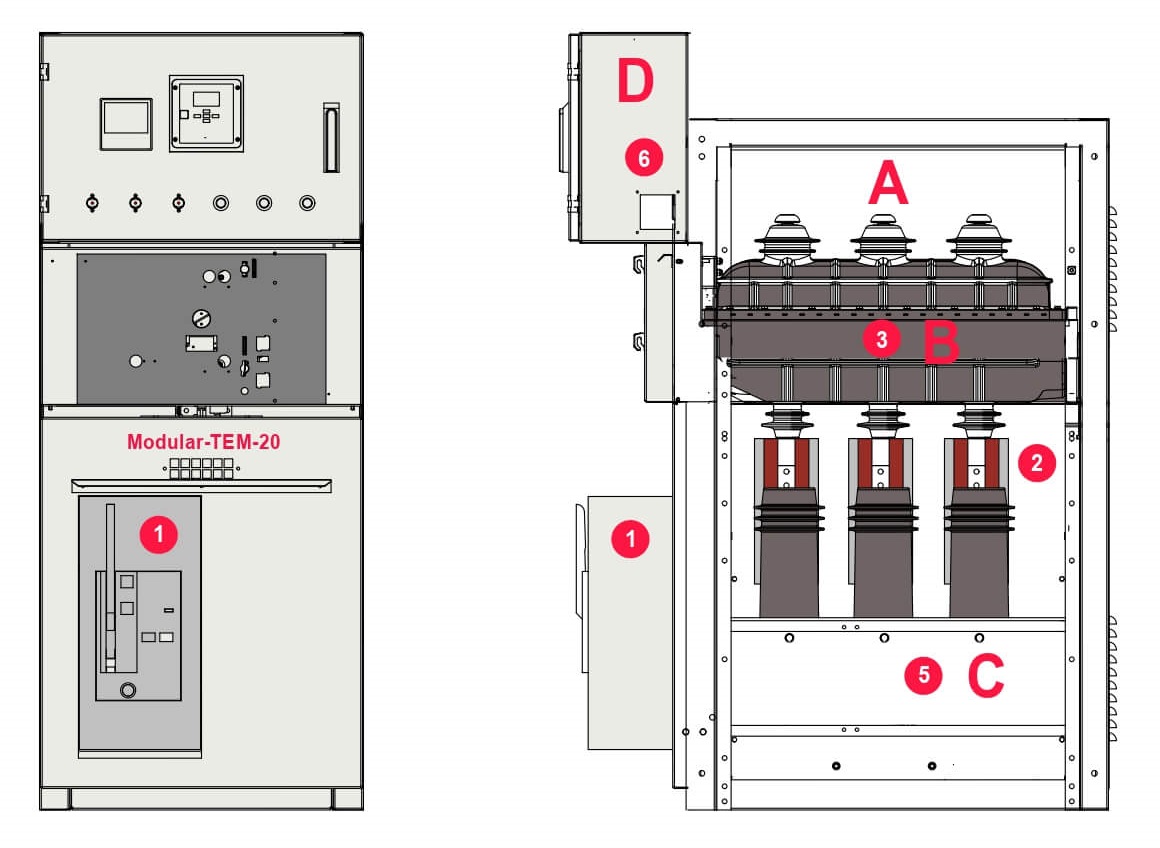

Конструкція КЗО MODULAR–TEM-20.

Відсік збірних шин Відсік головного апарату Відсік кабельних приєднань Релейний відсік Головний апарат Трансформатори струму Трьохпозиційний роз’єднувач Трансформатори напруги (на малюнку не показаний – на вимогу) Місце підключення кабелю Встановлення вторинної комплектації

Параметри камер збірних серії MODULAR–TEM-20 приведені в таблиці.
