ТКА-ТЕМ-VAH

ТОВ «ТЕХЕЛЕКТРОМОНТАЖ» виготовляє обладнання для ретрофіту комплектних розподільчих пристроїв середньої напруги внутрішньої та зовнішньої установки 6 (10); 20; 35 кВ, а саме:

• «ТКА-ТЕМ-VAX», для заміни генераторних вимикачів 6/10/20 кВ;
• «ТКА-ТЕМ», для заміни стаціонарних вимикачів 6/10/20/35кВ;
• «ВЕ-ТЕМ», для заміни викотних вимикачів 6/10/20/35кВ;
• «Cube-TEM», для заміни силових відсіків розподільчих пристроїв 6/10/20/35кВ.

Типовий комплект адаптації серіїТКА-ТЕМ-VAH.

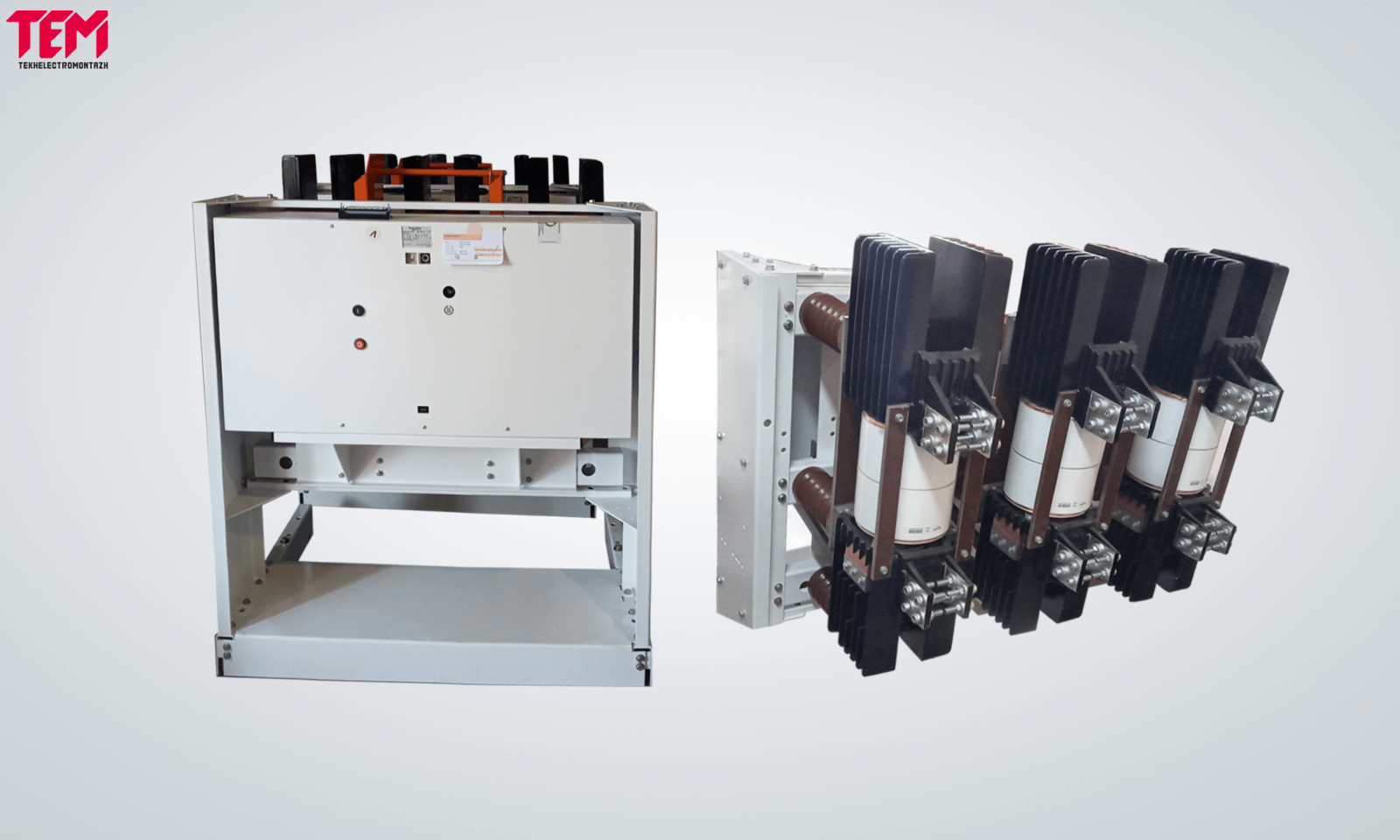

Типовий комплект адаптації (далі ТКА) ТКА-ТЕМ-VAH на базі вакуумного генераторного вимикача серії «VAH», виробництва Schneider Electric , призначений для заміни старих маломасляних генераторних вимикачей.

Вакуумні генераторні вимикачі «VAH» з пружино-моторним приводом використовуються для заміни, в існуючих розподільчих пристроях за програмою модернізації (ретрофіт) що знаходяться в експлуатації маломасляних вимикачів МГ-20, ВГГ-10, МГГ-10, МДУ-20, , вакуумних вимикачей ВГГм-10 та елегазових вимикачей HVR-63, з робочою номінальною напругою не більше 17,5 кВ, робочим номінальним струмом не більше 8000А, відключаючої здатністю не більше 63 кА і струмом електродинамічної стійкості не більше 173 кА.

Вакуумні генераторні вимикачі «VAH» можуть використовуватися також для встановлення в нових розподільчих пристроях.

Типовий комплект адаптації серії ТКА-ТЕМ-VAH на базі генераторного вимикача «VAH» має основні переваги:

• розроблений для комірок з великими струмами головних ланцюгів до 8000А;
• струм відключення вакуумного генераторного вимикача VAH – 63 кА;
• струм електродинамічної стійкості вакуумного генераторного вимикача VAH – 173 кА;
• вакуумний генераторний вимикач VAH , може бути викотного виконання;
• розроблений для комірок з великими струмами головних ланцюгів до 8000А;
• генераторні вакуумні вимикачі VAH, підходять як для нового будівництва, так і для реконструкції підстанцій.
• модернізація розподільчого пристрою з мінімальними затратами;
• абсолютна сумісність компонентів з модернізованою комірку;
• малий час і обсяг на виконання монтажних робіт;
• новий вакуумний генераторний вимикач VAH невибагливий в обслуговуванні;
• генераторний вимикач VAH може використовуватися при новому будівництві замість генераторного комплексу;
• вакуумні генераторні вимикачі VAH, виготовляються відповідно до вимог IEEE C37.013.;
• вакуумні генераторні вимикачі VAH мають, економічний по витраті електроенергії пружино-моторний привід;
• пружинно-моторний привід не вимагає частої змазки;
• в приводі передбачено як автоматичне взведення пружини, так і ручне;
• високий ресурс по комутаційної здатності:
  • при номінальному струмі -10 000 циклів,
  • при номінальному струмі відключення -50 циклів;
• високий ресурс по механічній стійкості
  • механізм приводу – 10 000 циклів,
  • вакуумна камера – 10 000 циклів,;
• безпека обслуговування:
  • наявність механічних і електромагнітних блокувань, які оберігають від помилок під час оперативних перемикань;
  • конструкція, що захищає від ураження електричною дугою;
• простота технічного обслуговування і ремонту, зручний доступ до апаратури;
• використання сучасних вакуумних камер;
• мала вага генераторного вимикача VAH;
• екологічно сумісний – виготовлений з матеріалів, що піддаються вторинній переробці.

Параметри типових генераторних комплектів адаптаціїсерії ТКА-ТЕМ-VAH приведені в таблиці.
