КЗО-MODULAR–TEM-10

Камери збірні одностороннього обслуговування внутрішньої установки серії Modular-TEM-10
Номінальна напруга: 3; 6; 10, 15 кВ
Максимальна робоча напруга: 3,6; 7,2; 12; 17,5 кВ
Номінальний струм головних кіл: 400; 630; 1250 А
Номінальний струм відключення вимикача: 12,5; 16; 20; 25 кА

Застосування

ТОВ «ТЕХЕЛЕКТРОМОНТАЖ» виготовляє камери збірні одностороннього обслуговування, внутрішньої установки 6 (10); 20; 35 кВ  а саме :

КЗО серії Modular -TEM-10

Камери збірні одностороннього обслуговування (далі КЗО) серії Modular -TEM-10 призначені для побудови КРП – 6 (10) кВ внутрішньої установки з стаціонарним вакуумним/елегазовим вимикачем/контактором, елегазовим вимикачем навантаження або роз’єднувачем, з розділеними відсіками (збірних шин, допоміжних ланцюгів, головного апарату, кабельних приєднань), повітряною ізоляцією, із забезпеченням локалізації аварійних ситуацій.

КЗО Modular -TEM-10 призначені для прийому і розподілу електричної енергії в мережах трифазного змінного струму, напругою 6 (10) кВ, частотою 50, 60 Гц в системах з ізольованою або заземленої через дугогасильний реактор нейтраллю.

КЗО Modular -TEM-10 застосовується як на первинному, так і на вторинному рівнях розподілу електроенергії.

КЗО Modular -TEM-10 використовуються генеруючими і мережевими компаніями, промисловими підприємствами і на об’єктах інфраструктури, і можуть встановлюватися в модульних контейнерах міських КТП, КТПБ і ін.

Завдяки своїй конструкції і встановленої сучасної комутаційної апаратури, досягнута висока надійність і безпеку обслуговування КЗО Modular -TEM-10.

КЗО Modular -TEM-10 на замовлення можуть встановлюватися в блочно-модульних контейнерах.

КЗО Modular -TEM-10 комплектуються комутаційними апаратами компанії Schneider Electric.

Переваги

Камери збірні одностороннього обслуговування (далі КЗО) серії Modular -TEM-10 мають основні переваги:

  • корпус розділений на відсіки;
  • безпека обслуговування;
  • наявність механічних і електромагнітних блокувань, що запобігають помилок під час оперативних перемикань;
  • конструкція, що захищає від ураження електричною дугою;
  • простота технічного обслуговування і ремонту, зручний доступ до апаратури і місць приєднання кабелю;
  • використання сучасної апаратури;
  • моторизований привід управління роз’єднувачами і вимикачами навантаження (по замовленню);
  • мала вага нових комутаційних апаратів.
  • моторний привід управління роз’єднувачами (на замовлення);
  • моторний привід управління заземлючими ножами (на замовлення);
  • мала вага нових комутаційних апаратів;
  • екологічно сумісні – виготовлені з матеріалів, що піддаються вторинній переробці.

Параметри

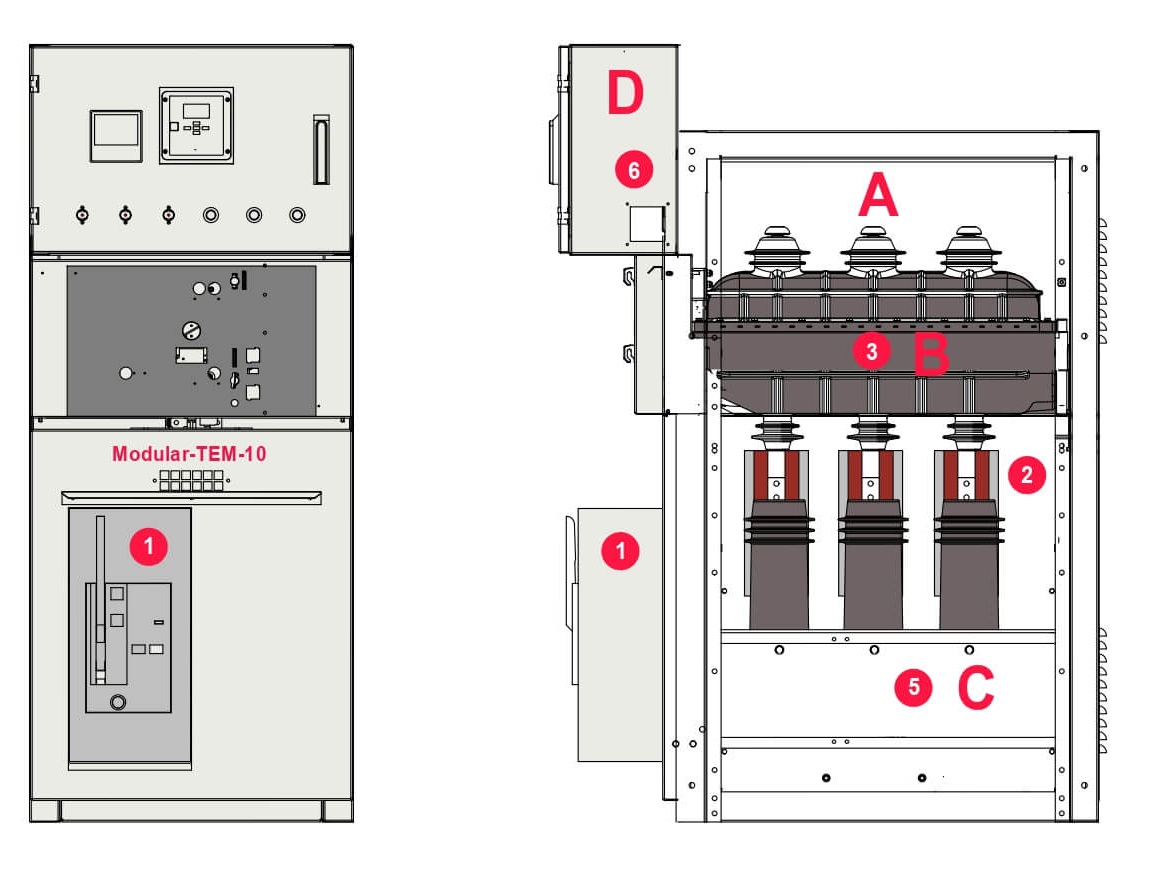

Конструкція КЗО MODULAR–TEM-10.
  1. Відсік збірних шин
  2. Відсік головного апарату
  3. Відсік кабельних приєднань
  4. Релейний відсік
  1. Головний апарат
  2. Трансформатори струму
  3. Трьохпозиційний роз’єднувач
  4. Трансформатори напруги (на малюнку не показаний – на вимогу)
  5. Місце підключення кабелю
  6. Встановлення вторинної комплектації

Параметри камер збірних серії MODULAR–TEM-10 приведені в таблиці.

Камери збірні одностороннього обслуговування  MODULAR–TEM-10
№ Найменування параметру Од. вим Значення
1 Номінальна напруга кВ 3; 6; 10; 15
2 Максимальна робоча напруга відносно номінальної кВ 3,6; 7,2; 12; 17,5
3 Випробувальна напруга промислової частоти кВ/1хв. 24; 32; 42
4 Номінальна напруга що витримується при грозовому імпульсі кВ 40; 60; 75
5 Номінальна напруга допоміжних кіл В

DC – 24-30, 48-60, 100-130;

AC – 24, 48, 100-130, 200-250
6 Номінальна частота Гц 50; 60
7 Номінальний струм головних кіл А 400; 630; 1250
8 Номінальний струм збірних шин А 400; 630; 1250
9 Номінальний струм відключення вимикача кА 20; 25; 31,5
10 Номінальний струм відключення контактора кА 4,5; 6; 8; 10
11 Струм термічної стійкості кА 16; 20; 25; 31,5
12 Час протікання струму термічної стійкості с 3
13 Струм електродинамічної стійкості головних ланцюгів кА 26; 51; 64; 81
14 Номінальна потужність вмонтованих в шафу трансформаторів власних потреб кВА 25; 40; 63
15 Рівень ізоляції за ГОСТ 1516.3, ДСТУ EN 60071-1 нормальна
16 Види ізоляції повітряна; комбінована
17 Наявність викотних елементів в шафах без викотних елементів
18 Наявність ізоляції струмоведучих частин

з ізольованими шинами;

з частково ізольованими шинами
19 Вид лінійних високовольтних приєднань

кабельний;

шинний
20 Вид обслуговування односторонній
21 Ступінь захисту оболонки при закритих дверях за ДСТУ EN 60529 ІР 20
22 Вид керування

місцеве;

дистанційне
23 Тип вимикача

EvoPact HVX EP- 12 Kv;

EvoPact HVX EP-17,5 kV;

EasyPactEXE- 12 kV;

EasyPactEXE- 17,5 kV;

ISF1- 12kV

LF -12,5 kV; LF- 17,5 kV;

SF1-12kV; SF1-17,5kV;

виробництва Schneider Electric
24 Тип контактора

CBX, CVX, Rollarc

виробництва Schneider Electric
25 Тип вимикача навантаження

LBSkit- 12 kV;

AirPact-12 kV

виробництва Schneider Electric
26 Тип роз’єднувача

LBSkit- 12 kV;*

AirPact-12 kV*

виробництва Schneider Electric
27 Наявність моторизованого приводу «вкочення- викочування»* ні
28 Наявність моторизованого приводу управління  заземлювачем** За додатковим замовленням
29 Наявність моторизованого приводу управління вимикачів навантаження або роз’єднувачів*** За додатковим замовленням
30 Габаритні розміри
  Ширина мм 375/500/750/1000/1500
  Глибина мм 840/940/1020/1220/1500
  Висота мм 1600/1700/1840/2050
31 Кліматичне виконання та и категорія розміщення по ГОСТ15150 У3
32

Умови експлуатації:

– верхнє робоче значення температури навколишнього  повітря; + 55ºС;

– нижнє робоче значення температури навколишнього  повітря; – 40ºС;

– верхнє значення відносної вологості повітря 100% при + 25ºС;

– навколишнє середовище пожежо- та вибухобезпечне, яке не містить агресивних газів і випарів, хімічних відкладень, не насичене струмопровідним пилом і водяними парами;

– тип атмосфери II, промислова по ГОСТ15150.
33

Примітка:

Термічна і електродинамічна стійкість трансформаторів струму – згідно їх технічних параметрів.

* Моторизовані викотні елементи за погодженням.

**Моторизовані приводи управління заземлювачем за погодженням.

***Моторизовані приводи управління вимикачів навантаження/роз’єднувачів за погодженням.
