Застосування
ТОВ «ТЕХЕЛЕКТРОМОНТАЖ» виготовляє обладнання для ретрофіту низьковольтних комплектних розподільчих пристроїв 0,4 кВ, а саме:
- «ТКА-АВ2М», для заміни викотних вимикачів АВМ; АВ2М;
- «ТКА-Електрон», для заміни викотних вимикачів Э06В; Э16В; Э25В; Э40В.

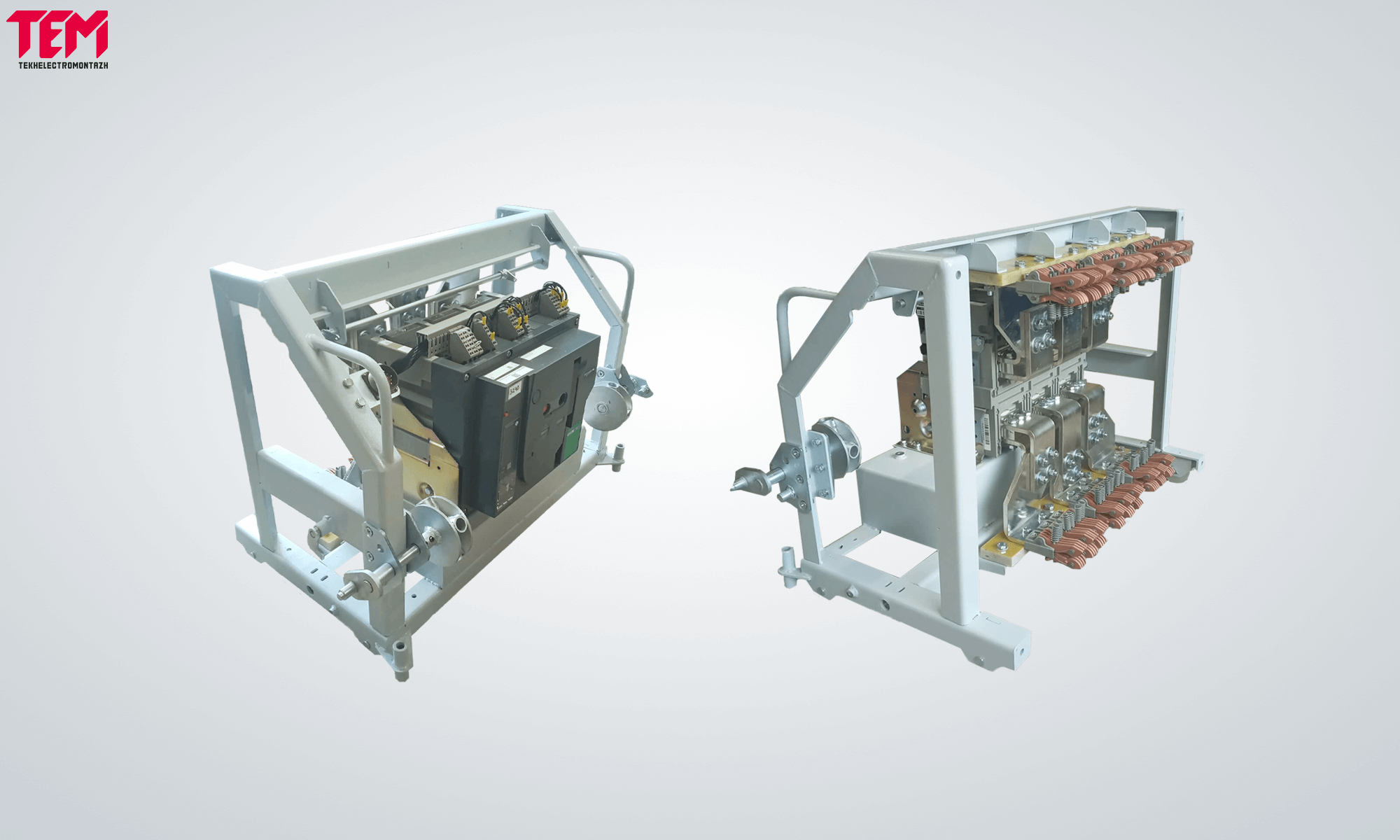

Типовий комплект адаптації серії ТКА-АВ2М .
Типовий комплект адаптації (далі ТКА) ТКА-АВ2М з сучасними автоматичними вимикачами, розроблений для розподільних пристроїв внутрішньої установки 0,4 кВ серії КТП, 2КТП та ін. які випускались раніше.
Типовий комплект адаптації ТКА-АВ2М призначений для заміни (ретрофіта) старих викатних автоматичних вимикачів серії АВМ-4, АВМ-10, АВМ-15, АВМ-20 виробництва «Контактор» з метою модернізації, вдосконалення, підвищення надійності та безпеки існуючих КТП, 2КТП виготовлених у минулих роках.
Типовий комплект адаптації ТКА- АВ2М повністю адаптований до відповідних НКУ, встановлюються в відсік НКУ з малим часом і обсягом на виконання монтажних робіт.
Монтаж ТКА- АВ2М проводиться в існуючі НКУ за принципом «Демонтував старий – встановив новий».
Типовий комплект адаптації ТКА-АВ2М дозволяє вибірково відключити тільки ту шафу НКУ, яка в даний момент модернізується, що актуально для діючих виробництв з безперервним циклом.
Типовий комплект адаптації ТКА-АВ2М має новий принцип викочування висувного апарату – більш легке, без додаткових зусиль.
Типовий комплект адаптації ТКА-АВ2М комплектуються комутаційними апаратами компанії Schneider Electric.
Переваги
Типовий комплект адаптації серії ТКА-АВ2М має основні переваги:
- економія на капітальних витратах в порівнянні з повною заміною НКУ;
- підвищення надійності роботи НКУ, продовження ресурсу;
- зниження експлуатаційних витрат;
- підвищення рівня безпеки персоналу;
- мінімальний час відключення споживачів;
- приєднується до існуючих шин без доопрацювань;
- роз’єм підключення вторінних кіл, ідентичний роз’єму вимикачів серії «АВМ/АВ2М».
- мала вага нових комутаційних апаратів;
- екологічно сумісний – виготовлений з матеріалів, що піддаються вторинній переробці.
Параметри

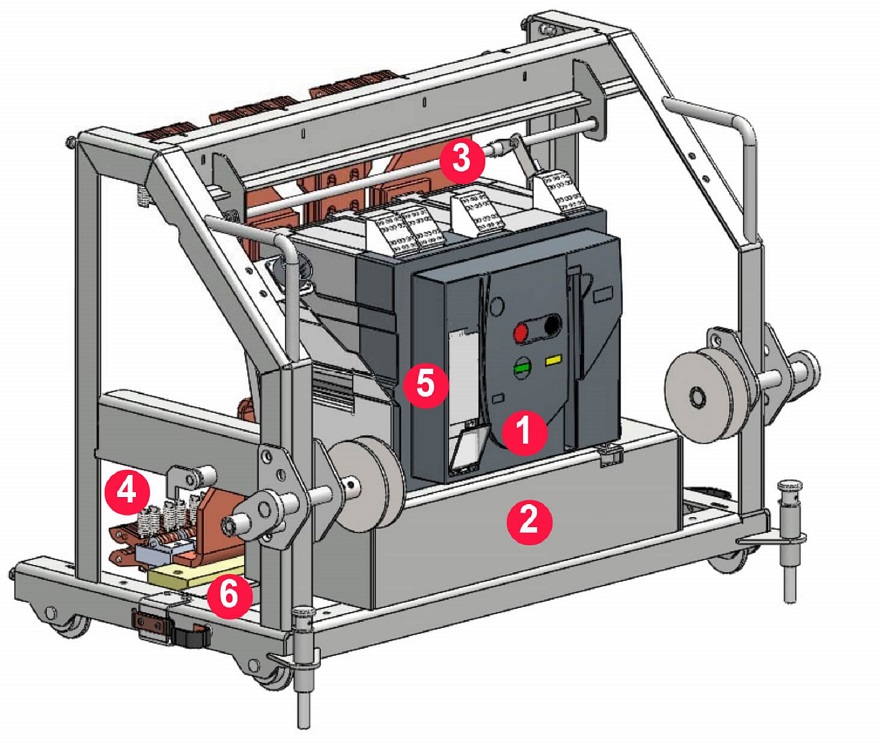

Конструкція типових комплектів адаптації ТКА-АВ2М.
- Головний апарат
- Рама
- Електричне з’єднання шинами
- Шасі автоматичного вимикача( корзина)
- Мікропроцессорній розчеплювач ЕТ
- Опорна ізоляція
|
Перелік типових комплектів адаптації ТКА-АВ2М.
| Вимикач АВМ; АВ2М |
Тип ТКА-АВ2М |
АВМ- 4 СВ(НВ)
вим. без ел/прив.
160А, 200А, 250А, 300А, 400А |
ТКА-АВ2М4-160-СВ-Р |
| ТКА-АВ2М4-250-СВ-Р |
| ТКА-АВ2М4-400-СВ-Р |
АВМ- 4 СВ(НВ)
вим. з ел/прив.
160А, 200А, 250А, 300А, 400А |
ТКА-АВ2М4-160-СВ-М |
| ТКА-АВ2М4-250-СВ-М |
| ТКА-АВ2М4-400-СВ-М |
АВМ-10 СВ(НВ)
вим. без ел/прив.
500А, 600А, 750А, 800А |
ТКА-АВ2М10-630-СВ-Р |
| ТКА-АВ2М10-800-СВ-Р |
АВМ-10 СВ(НВ)
вим. з ел/прив.
500А, 600А, 750А, 800А |
ТКА-АВ2М10-630-СВ-М |
| ТКА-АВ2М10-800-СВ-М |
АВМ-10 СВ(НВ)
вим. без ел/прив.
1000А |
ТКА-АВ2М10-1000-СВ-Р |
АВМ-10 СВ(НВ)
вим. з ел/прив.
1000А |
ТКА-АВ2М10-1000-СВ-М |
АВМ-15 СВ(НВ)
вим. без ел/прив.
1000А, 1250А, 1500А |
ТКА-АВ2М15-1000-СВ-Р |
| ТКА-АВ2М15-1250-СВ-Р |
| ТКА-АВ2М15-1500-СВ-Р |
АВМ-15 СВ(НВ)
вим. з ел/прив.
1000А, 1250А, 1500А |
ТКА-АВ2М15-1000-СВ-М |
| ТКА-АВ2М15-1250-СВ-М |
| ТКА-АВ2М15-1500-СВ-М |
|
Даний перелік не є остаточним, наші фахівці готові розробити нетиповий, індивідуальний комплект адаптації під Ваше НКУ.
Параметри типових комплектів адаптації серії ТКА-АВ2М приведені в таблиці.
| Типовий комплект адаптації |
ТКА- АВ2М |
| № |
Найменування параметру |
Од. вим |
Значення |
| 1 |
Номінальна напруга |
кВ |
0,4 |
| 2 |
Номінальна напруга допоміжних кіл |
В |
AC/DC- 220 |
| 3 |
Номінальна частота |
Гц |
50 |
| 4 |
Номінальний струм головних кіл |
A |
100; 250; 400; 630; 800;1250;1600; 2000А |
| 5 |
Тип автоматичного вимикача |
|
Masterpact MTZ; EasyPact MVS;
MasterPact NW; ComPact NSX; Compact NS
виробництва Sсhneider Electric |
