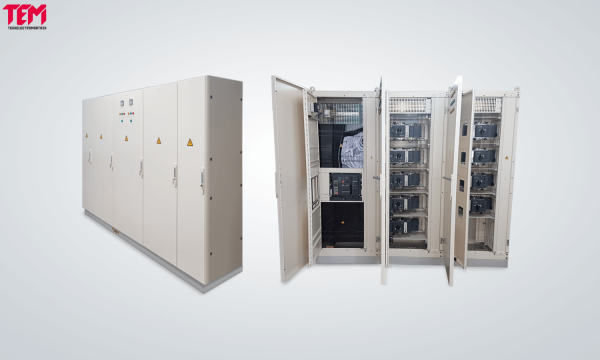

Низьковольтний комплектний розподільчий пристрій Prisma

  • ГВРЩ виготовляються на базі функціональної системи шаф Prisma Plus;
  • металева конструкція складається з одного або декількох каркасів, з’єднаних в ряд або один за іншим, на які встановлюються різні панелі і двері;
  • система розподілу струму складається з вертикальних і горизонтальних шин, розташованих в бічному відсіку або задній частині щита і забезпечує розподіл струму в усіх місцях пристрою;
  • для установки комутаційних апаратів використовуються функціональні блоки і включають в себе монтажну плату, передню панель (запобігає прямому доступу до частин під напругою), комплект для підключення до силових шин, пристрої полегшують підключення на об’єкті;
  • матеріал шаф листова сталь, оброблена методом катафорезу + шар термоотверждающімі порошковими епоксидно-поліефірними фарбами, колір: білий RAL9001;
  • система Prisma Р забезпечує відповідність міжнародним стандартам МЕК 50298, ДЕСТ 22789-94 (МЕК 60439-1), EN 60439-1

Description

Вводнорозподільні щити ГВРЩ, ГРЩ призначені для прийому, розподілу та обліку електричної енергії в мережах трифазного змінного струму напругою 0,4 кВ (0,6квВ, 0,8кВ для генерації) частотою 50 Гц, а також для захисту ліній від перевантажень і струмів короткого замикання. На вимогу замовника – додатковий захист від пошкодження ізоляції (диференційний захист).

  • •пристрої виготовляються на базі функціональної системи Prisma Plus на струми до 3200А включно;
  • •щити на струми 4000 – 6300А на базі конструктиву Rittal;
  • •щити одностороннього і двостороннього обслуговування зі ступенем захисту оболонки IP31, IP55 і IP66 на конструктиві Rittal;
  • •секціонування розподільних щитів виконується за формою 1b, 2b, 3b, 4b;
  • •ГВРЩ можуть комплектуватися стрілочними або цифровими приладами (Амперметри, вольтметри, частотоміри), а також аналізаторами мережі, що на ряду з блоками захисту автоматичних вимикачів Micrologic дозволяє організувати збір і передачу даних всіх параметрів мережі на панель візуалізації або диспетчерський пункт;
  • •щити комплектуються електроустаткуванням виробництва Schneider Electric, Франція.

УМОВИ ЕКСПЛУАТАЦІЇ

  • •робоче положення щита в просторі – вертикальне, з допустимим відхиленням від нього в будь-яку сторону на 5 градусів;
  • •висота над рівнем моря не більше 2000м;
  • •номінальний режим роботи – тривалий;
  • •навколишнє середовище не вибухонебезпечне, яке не містить струмопровідного пилу, агресивних газів і парів в концентраціях, що руйнують метал і ізоляцію;
  • •група умов експлуатації в частині впливу механічних факторів зовнішнього середовища М2 за ДЕСТ 17516.1-90;
  • •вимоги безпеки відповідають ДЕСТ 12.2.007.0-75  і  ДЕСТ 22789-94;
  • •вимоги пожежної безпеки відповідають ДЕСТ 12.1.004-85;
  • •щити відповідають ТУ У 31.2-36053227-001.2009 і поставляються повністю укомплектованими і готовими до експлуатації.

КОМПЛЕКТ ПОСТАВКИ

  • •щит ГВРЩ;
  • •ключ від замка дверей;
  • •експлуатаційні документи.
