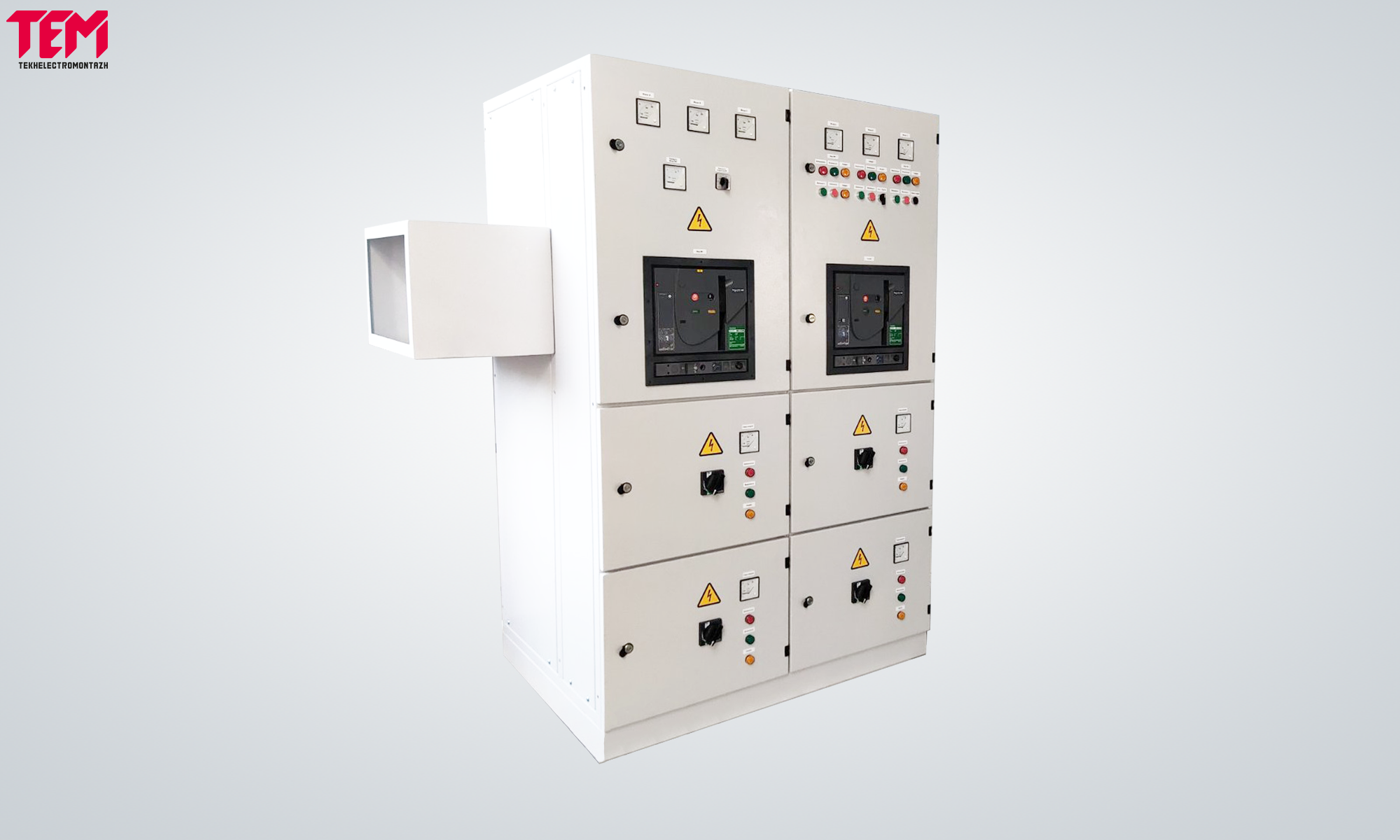

1LOWVO_1

Комплектна трансформаторна підстанція внутрішньоцехова

Комплектна трансформаторна підстанції блочно-модульного виконання  серії КТПБМ
Номінальна потужність силового трансформатору: 25; 40; 63; 100; 160; 250; 400; 630; 1000; 1250; 1600; 2500 кВА
Номінальна напруга на стороні ВН: 3; 6; 10; 15; 20; 33; 35 кВ
Максимальна робоча напруга на стороні ВН: 3,6; 7,2; 12; 17,5; 24; 36; 40,5 кВ
Номінальна напруга на стороні НН: 0,4; 0,69; 0,8 кВ
Максимальна робоча напруга на стороні ВН: 3,6; 7,2; 12; 17,5; 24; 36; 40,5 кВ
Номінальний струм головних кіл на стороні ВН: 630; 1250; 1600; 3150 А
Номінальний струм головних кіл на стороні НН: 630; 800; 1000; 1600; 2000; 2500; 3200; 4000; 5000; 6300 А

Застосування

ТОВ «ТЕХЕЛЕКТРОМОНТАЖ» виготовляє комплектні трансформаторні підстанції  до 2500 кВА а саме:

  • КТПБМ ;
  • КТПВ.

КТП серії КТПБМ.

Комплектна трансформаторна підстанція блочно-модульного виконання серії КТПБМ в утепленій оболонці виготовляються потужністю 100, 160, 250, 400, 630, 1000, 1250, 1600, 2500, 3150 кВА напругою 35;10;6 / 0,4;0,69;0,8 кВ трифазного змінного струму частотою 50 Гц.

Комплектна трансформаторна підстанція блочно-модульного виконання серії КТПБМ представляє собою одно- чи двотрансформаторні підстанції зовнішнього встановлення тупикового або прохідного типу з кабельним або повітряним вводом на стороні високої напруги.



Структура умовного позначення КТП серії КТПБМ.

КТПБМ Комплектна трансформаторна підстанції блочно-модульна
Х Число застосовуємих трансформаторів (при одному трансформаторі число  не вказується)
Х Потужність силового трансформатору, кВА
Х Номінальна напруга на стороні ВН, кВ
Х Номінальна напруга на стороні НН, кВ
Х Виконання: П-прохідна; Т-тупикова;
Х Кліматичне виконання та категорія розміщення за ГОСТ 15150-69



Комплектна трансформаторна серії КТПБМ складається з наступних модулів:

  1. Розподільчий пристрій з сторони високої напруги (РПВН):
    • КЗО власного виробництва серій КЗО-393, Easy-TEM-10,Easy-TEM-20, Modular-TEM-10, Modular-TEM-20, Modular-TEM-35 на базі вакуумних вимикачів EasyPact EXE, EvoPact HVX EP або вимикачів навантаження AirPact, ВНА;
    • КРП власного виробництва серії ТЕМ-10, ТЕМ-20, ТЕМ-35, ТЕМ-DBS-10 на базі вакуумних вимикачів EasyPact EXE, EvoPact HVX EP.
  2. Трансформаторний відсік – один або два трансформатори.
  3. Розподільчий пристрій низької напруги (РПНН):
    • панелі ЩО з рубильниками та запобіжниками;
    • панелі ЩО з автоматичними вимикачами;
    • розподільчими шафами РШНН;
    • розподільчими пристроями PrismaPlus (Schneider Electric);
    • будь-яким низьковольтним обладнанням.

Окрім типових варіантів виконання КТПБМ ми проектуємо та виготовляємо будь-які можливі варіанти, в залежності від електричних схем по стороні 10 кВ та 0,4 кВ, існуючих обмежень по габаритних розмірах, побажань щодо конкретних типів та виробників обладнання та інших параметрів.

Ефективним сучасним рішенням є проектування, виготовлення та поставка комплектних розподільчих пристроїв з використанням комірок напругою 10-35 кВ у блочно-модульній споруді, яка поставляється із попередньо змонтованим обладнанням. Блочно-модульні споруди складаються з блоків, утеплених панелями типу «сендвіч», які транспортуються у вигляді окремих функціональних модулів високої заводської готовності, що мають зручні для транспортування габарити. Конструкція модулів дозволяє швидко змонтувати їх на місці експлуатації в єдину цільну будівлю.

КТПБМ комплектуються комутаційними апаратами компанії Schneider Electric.

Переваги

Комплектна трансформаторна підстанція серії КТПБМ має основні переваги:

  • зручність транспортування;
  • простота та швидкість монтажу та вводу в експлуатацію;
  • теплоізоляція корпусу, можливість експлуатації в холодних умовах;
  • надійність роботи вмонтованого обладнання;
  • гарантована якість покриття.



Особливості конструкції

Блоки модулів виконані з тонкостінних профілів та сталевих оцинкованих листів завтовшки 2 мм, пофарбовані порошковим покриттям завтовшки шару не менше 275 мкм, для забезпечення захисту від корозії. Зовнішні з’єднувальні елементи (головки болтів та заклепок, технологічні отвори) відсутні.

Місця стиків елементів корпусу ущільнені силіконом. Стіни, підлога та стеля утеплені базальтовими плитами товщиною 100мм, стеля додатково утеплена за допомогою нанесення пінополіуретану. товщиною 50мм. Що дозволяє уникнути появи конденсату при різкій зміні температури. Стіни та стеля зсередини оздоблені декоративними панелями із забарвленого сталевого листа або профільного листа з алюмінієвим покриттям, підлога виконана з алюмінієвих рифлених листів завтовшки 6 мм (по замовленню). Оболонка модуля складається з несучої рами, конструктивних сегментів та даху.



Вбудовані системи

Модуль оснащений такими системами:

  • освітлення: робоче, аварійне, евакуаційне;
  • обігрів;
  • пожежна сигналізація;
  • вогнегасники;
  • автоматична система вентиляції, кондиціювання та підігріву.

При низьких температурах передбачається ручне або автоматичне увімкнення обігрівачів. Застосовуються як інфрачервоні обігрівачі, так і електроконвектори.

Модуль оснащений припливно-витяжною вентиляцією та системою постійного підтримання заданих кліматичних умов. У бічних стінах модуля та дверях передбачені вентиляційні вікна. Вентиляційні вікна оснащені волокнистими фільтрами.

У модульній будівлі виконується внутрішній контур заземлення, для якого передбачена можливість з’єднання із зовнішнім контуром заземлення.

Параметри

Параметри комплектної трансформаторної підстанція серії КТПБМ приведені в таблиці.

Комплектна трансформаторна підстанція  КТПБМ
Найменування параметру Од. вим Значення
1 Потужність силового трансформатора кВA 25; 40; 63; 100; 160; 250; 400; 630;1000; 1250; 1600; 2000; 2500; 3150
2 Номінальна напруга на боці високої напруги (на стороне ВН) кВ 35; 20;10; 6
3 Найбільша робоча напруга на стороні ВН кВ 40,5; 24; 12; 7,2
4 Номінальна напруга на боці НН кВ 0,4 (0,69)
5 Кількість відхідних ліній РПНН шт до 16 ліній НН
6 Номінальний струм збірних шин на стороні ВН А 630; 1250; 1600
7 Номінальний струм збірних шин на стороні НН А до 6300 включно
8 Струм термічної стійкості збірних шин на стороні ВН кА/1с 25
9 Струм електродинамічної стійкості збірних шин ВН кА 51
10 Струм термічної стійкості збірних шин на стороні НН кА/1с 20, 50
11 Струм електродинамічної стійкості збірних шин НН кА 50, 150
12 Тип вимикача

EvoPact HVX EP; EasyPactEXE

SF1-12kV

виробництва Schneider Electric

13 Тип вимикача навантаження

LBSkit ; AirPact;

виробництва Schneider Electric

14 Тип автоматичного вимикача

Masterpact MTZ,  EasyPact MVS,

MasterPact NW, ComPact NSX,

Compact NS

виробництва Sсhneider Electric

15

Рівень ізоляції по ГОСТ 1516.3-96:

– з масляним трансформатором

– з трансформатором с «сухий» ізоляцій



нормальна ізоляція

облегшена ізоляція

16

Номінальна напруга допоміжних ланцюгів:

– постійного струму

– змінного струму

– ланцюгів освітлення змінного струму

В



110; 220

110; 220

24

17

Умови експлуатації:

– верхнє робоче значення температури навколишнього  повітря; + 55ºС;

– нижнє робоче значення температури навколишнього  повітря; – 40ºС;

– верхнє значення відносної вологості повітря 100% при + 25ºС;

висота над рівнем моря до 1000 м

– район за вітром та ожеледиця I-IV відповідно до ПУЕ

– навколишнє середовище вибухо- та пожежобезпечне, що не містить струмоведучого пилу, хімічно активних газів та випарів

Атмосфера ТИП II згідно з ГОСТ 15150-69
