ТЕМ-20

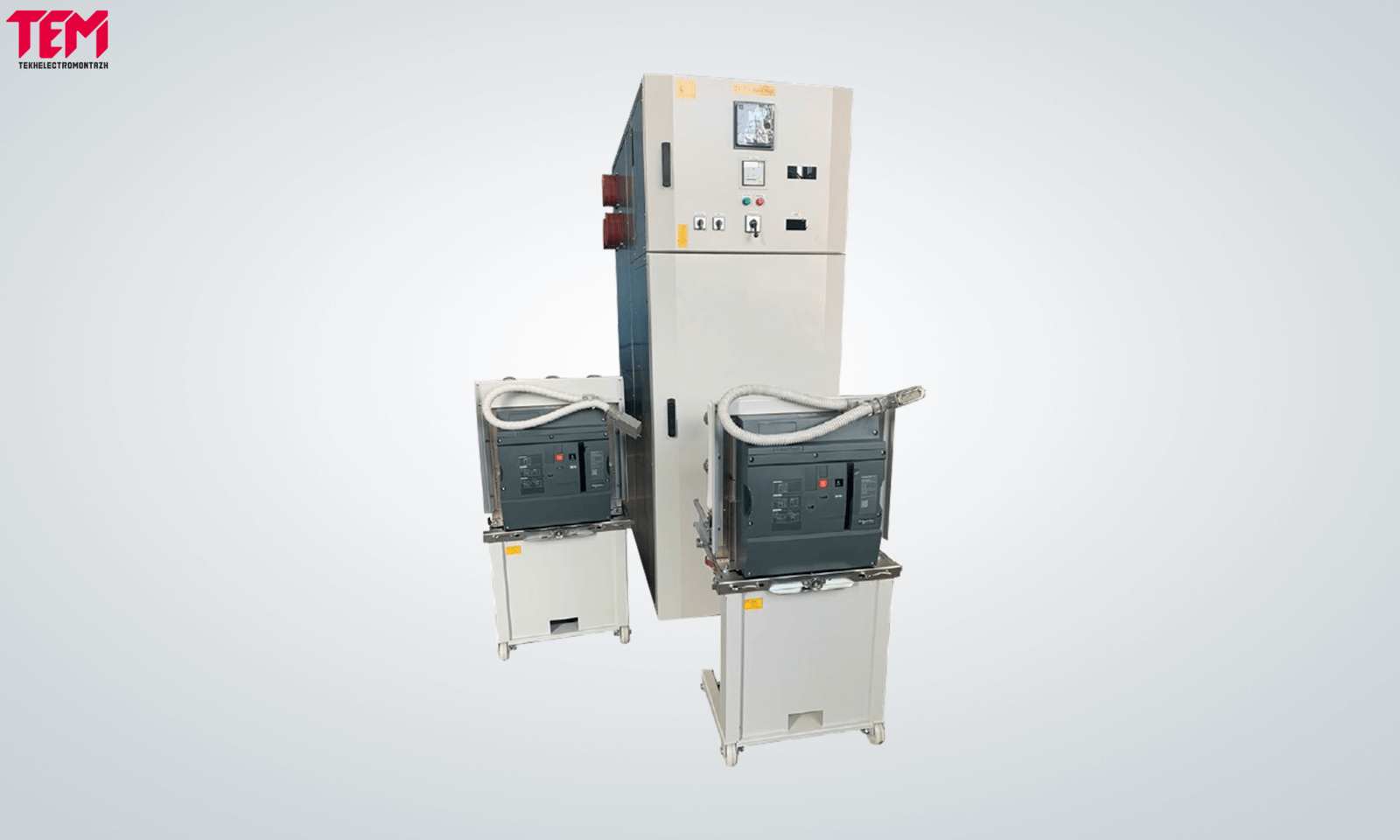

Комплектний розподільчий пристрій внутрішньої установки серії ТЕМ-20
Номінальна напруга: 20 кВ
Максимальна робоча напруга: 24 кВ
Номінальний струм головних кіл: 630; 1250; 1600; 2000; 2500 А
Номінальний струм відключення вимикача: 25; 31,5 кА

Застосування

ТОВ «ТЕХЕЛЕКТРОМОНТАЖ» виготовляє комплектні розподільчі пристрої середньої напруги внутрішньої установки 6(10); 20; 35 кВ а саме:

КРП серії ТЕМ-20.

Комплектний розподільчий пристрій (далі КРП) серії ТЕМ-20 внутрішньої установки з висувним вакуумним (елегазовим) вимикачем (контактором) середнього розташування, з розділеними відсіками, повітряною ізоляцією, із забезпеченням локалізації аварійних ситуацій призначене для розподілу електричної енергії трифазного змінного струму частотою 50 Гц, номінальною напругою 20 кВ в мережах з ізольованою або заземленою через дугогасильний реактор або резистор нейтраллю.

КРП ТЕМ-20 з повітряною ізоляцією виготовляються для промислового і сільського господарства, а також для поставок на експорт і можуть встановлюватися в модульних контейнерах.

КРП ТЕМ-20 застосовується як на первинному, так і на вторинному рівнях розподілу електроенергії.

Шафи КРП ТЕМ-20 використовуються генеруючими та мережевими компаніями, промисловими підприємствами і на об’єктах інфраструктури.

КРП ТЕМ-20 на замовлення можуть встановлюватися в блочно-модульних контейнерах.

КРП ТЕМ-20 комплектуються комутаційними апаратами компанії Schneider Electric.

Переваги

Комплектний розподільчий пристрій (далі КРП) серії ТЕМ-20 має основні переваги:

  • зменшені розміри шаф  КРП ;
  • корпус виконаний зі сталі з алюмоцинковим покриттям(оцинкованої сталі);
  • корпус розділений на відсіки металевими перегородками і має підвищену механічну міцність;
  • безпека обслуговування:
    • наявність механічних і електромагнітних блокувань, які оберігають від помилок під час оперативних перемикань;
    • конструкція, що захищає від ураження електричної дуги;
  • простота технічного обслуговування і ремонту, зручний доступ до апаратури і місця приєднання кабелів;
  • використання сучасної апаратури;
  • моторизований привід «вкочування-викочування» вимикача (на замовлення);
  • моторний привід управління роз’єднувачами (на замовлення);
  • моторний привід управління заземлючими ножами (на замовлення);
  • мала вага нових комутаційних апаратів;
  • екологічно сумісний – виготовлений з матеріалів, що піддаються вторинній переробці.

Параметри

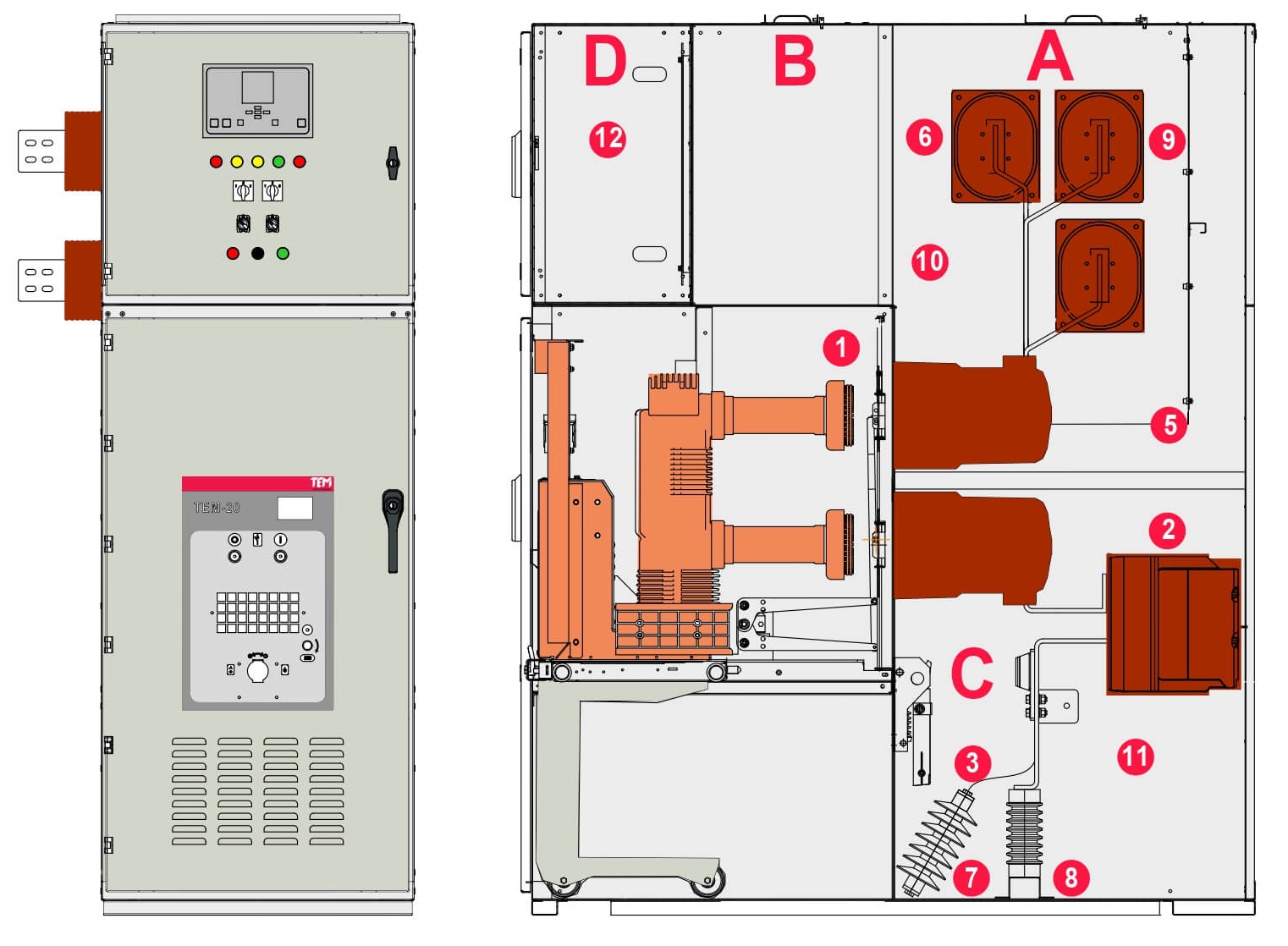

Конструкція КРП ТЕМ-20.
  1. Відсік збірних шин
  2. Відсік елементу викочування
  3. Відсік кабельних приєднань
  4. Релейний відсік
  1. Головний апарат
  2. Трансформатори струму
  3. Заземлювач
  4. Трансформатори напруги (на малюнку не показаний – на вимогу)
  5. Опорно-прохідні полімерні ізолятори
  6. Прохідні ізолятори
  7. Обмежувачі перенапруги
  8. Опорні ізолятори
  9. Збірні шини
  10. Електричне з’єднання шинами
  11. Місце підключення кабелю
  12. Установка вторинної комплектації

Параметри комплектного розподільчого пристрою серії ТЕМ-20 приведені в таблиці.

Комплектний розподільчий пристрій  ТЕМ-20
Найменування параметру Од. вим Значення
1 Номінальна напруга кВ 20
2 Максимальна робоча напруга відносно номінальної кВ 24
3 Випробувальна напруга промислової частоти кВ/1хв. 65
4 Номінальна напруга що витримується при грозовому імпульсі кВ 125
5 Номінальна напруга допоміжних кіл В

DC – 24-30, 48-60, 100-130, 200-250;

AC – 24, 48, 100-130, 200-250

6 Номінальна частота Гц 50; 60
7 Номінальний струм головних кіл А 630; 1250; 1600; 2000; 2500
8 Номінальний струм збірних шин А 630; 1250; 1600;2000; 2500
9 Номінальний струм відключення вимикача кА 25; 31,5
10 Номінальний струм відключення контактора кА ні
11 Струм термічної стійкості кА 25; 31,5
12 Час протікання струму термічної стійкості с 3
13 Струм електродинамічної стійкості головних ланцюгів кА 64; 81
14 Номінальна потужність вмонтованих в шафу трансформаторів власних потреб кВА 25; 40; 63
15 Рівень ізоляції за ГОСТ 1516.3, ДСТУ EN 60071-1 нормальна
16 Види ізоляції повітряна; комбінована
17 Наявність викотних елементів в шафах

з викотними елементами*;

без викотних елементів

18 Наявність ізоляції струмоведучих частин

з ізольованими шинами;

з частково ізольованими шинами

19 Вид лінійних високовольтних приєднань

кабельний;

шинний

20 Вид обслуговування

односторонній;

двосторонній

21 Ступінь захисту оболонки при закритих дверях за ДСТУ EN 60529 ІР 40
22 Вид керування

місцеве;

дистанційне

23 Тип вимикача

EvoPact HVX EP – 24 kV;

EVOLIS- 24 kV;

SF1-24kV;

SF2-24kV;

ISF2- 24kV

VXA-27,5kV

виробництва Schneider Electric

24 Тип контактора ні
25 Тип вимикача навантаження

LBSkit- 24 kV;

AirPact- 24 kV,

виробництва Schneider Electric

26 Тип роз’єднувача MV Indoor switches OW
27 Наявність моторизованого приводу «вкочення- викочування»* За додатковим замовленням
28 Наявність моторизованого приводу управління  заземлювачем** За додатковим замовленням
29 Наявність моторизованого приводу управління вимикачів навантаження або роз’єднувачів*** За додатковим замовленням
30 Габаритні розміри
  Ширина мм 800/1000
  Глибина мм 1700
  Висота мм 2200
31 Кліматичне виконання та и категорія розміщення по ГОСТ15150 У3
32

Умови експлуатації:

– верхнє робоче значення температури навколишнього  повітря; + 55ºС;

– нижнє робоче значення температури навколишнього  повітря; – 40ºС;

– верхнє значення відносної вологості повітря 100% при + 25ºС;

– навколишнє середовище пожежо- та вибухобезпечне, яке не містить агресивних газів і випарів, хімічних відкладень, не насичене струмопровідним пилом і водяними парами;

– тип атмосфери II, промислова по ГОСТ15150.

33

Примітка:

Термічна і електродинамічна стійкість трансформаторів струму – згідно їх технічних параметрів.

* Моторизовані викотні елементи за погодженням.

**Моторизовані приводи управління заземлювачем за погодженням.

***Моторизовані приводи управління вимикачів навантаження/роз’єднувачів за погодженням.
