Комплектний розподільчий пристрій рудничний нормальний серії ТЕМ-РН
Номінальна напруга: 3; 6; 10 кВ
Максимальна робоча напруга: 3,6; 7,2; 12 кВ
Номінальний струм головних кіл: 315; 400; 630; 1250; 1600 А
Номінальний струм відключення вимикача: 20; 25; 31,5 кА

Застосування

ТОВ «ТЕХЕЛЕКТРОМОНТАЖ» виготовляє комплектні розподільчі пристрої рудничні нормальні 6 (10) кВ серії КРП «ТЕМ-РН».

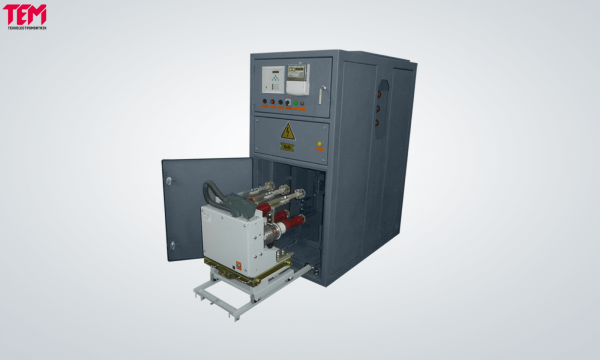

КРП серії ТЕМ-РН.

Комплектний розподільчий пристрій (далі КРП) серії ТЕМ-РН рудниковий нормальний УХЛ5 з висувним вакуумним (елегазовим) вимикачем (контактором) середнього розташування, з розділеними відсіками, повітряною ізоляцією, із забезпеченням локалізації аварійних ситуацій призначене для розподілу електричної енергії трифазного змінного струму частотою 50 Гц, номінальною напругою 3; 6; 10 кВ в мережах з ізольованою або заземленою через дугогасильний реактор або резистор нейтраллю.

КРП ТЕМ-РН рудникові нормальні УХЛ5 призначено для захисту електроустановок і управління підземними електропрймачами залізничних та вугільних шахт.

КРП ТЕМ-РН рудникові нормальні призначено для установки в неопалюваних та не вентильованих приміщеннях  з підвищеною вологістю, у тому числі в підземних шахтах і підвалах.

КРП ТЕМ-РН рудникові нормальні ,застосовується  у підземних розподільчих пунктах шахт та в центральних підземних підстанціях.

КРП ТЕМ-РН рудникові нормальні  застосовуються у якості розподільних пристроїв трансформаторних підстанцій і розподільних пунктів у підземних виробках рудників, шахт, кар’єрів та гірничо-збагачувальних підприємств, в умовах експлуатації, небезпечних  у відношенні  пара або пилу.

КРП ТЕМ-РН комплектуються комутаційними апаратами компанії Schneider Electric.

Переваги

Комплектний розподільчий пристрій (далі КРП) серії ТЕМ-РН має основні переваги:

  • зменшені розміри шаф  КРП ;
  • корпус має ступінь захисту оболонки IP 54;
  • корпус розділений на відсіки металевими перегородками і має підвищену механічну міцність;
  • безпека обслуговування:
    • наявність механічних і електромагнітних блокувань, які оберігають від помилок під час оперативних перемикань;
    • конструкція, що захищає від ураження електричної дуги;
  • простота технічного обслуговування і ремонту, зручний доступ до апаратури і місця приєднання кабелів;
  • використання сучасної апаратури;
  • моторизований привід «вкочування-викочування» вимикача (на замовлення);
  • моторний привід управління роз’єднувачами (на замовлення);
  • моторний привід управління заземлючими ножами (на замовлення);
  • мала вага нових комутаційних апаратів;
  • екологічно сумісний – виготовлений з матеріалів, що піддаються вторинній переробці.

Параметри

Конструкція КРП ТЕМ-РН.
  1. Відсік збірних шин
  2. Відсік елементу викочування
  3. Відсік кабельних приєднань
  4. Релейний відсік
  1. Головний апарат
  2. Трансформатори струму
  3. Заземлювач
  4. Трансформатори напруги
  5. Опорно-прохідні полімерні ізолятори
  6. Трансформатор струму нульової послідовності
  7. Обмежувачі перенапруги
  8. Опорні ізолятори
  9. Збірні шини
  10. Електричне з’єднання шинами
  11. Місце підключення кабелю
  12. Встановлення вторинної комплектації

Параметри комплектного розподільчого пристрою серії ТЕМ-РН приведені в таблиці.

Комплектний розподільчий пристрій  ТЕМ-РН
№ Найменування параметру Од. вим Значення
1 Номінальна напруга кВ 3; 6; 10
2 Максимальна робоча напруга відносно номінальної кВ 3,6; 7,2; 12
3 Випробувальна напруга промислової частоти кВ/1хв. 24; 32; 42
4 Номінальна напруга що витримується при грозовому імпульсі кВ 40; 60; 75
5 Номінальна напруга допоміжних кіл В

DC – 24-30, 48-60, 100-130, 200-250;

AC – 24, 48, 100-130, 200-250
6 Номінальна частота Гц 50; 60
7 Номінальний струм головних кіл А 315; 400; 630; 1250; 1600
8 Номінальний струм збірних шин А 315; 400; 630; 1250; 1600
9 Номінальний струм відключення вимикача кА 20; 25; 31,5
10 Номінальний струм відключення контактора кА 4,5; 6; 8; 10
11 Струм термічної стійкості кА 20; 25; 31,5
12 Час протікання струму термічної стійкості с 3
13 Струм електродинамічної стійкості головних ланцюгів кА 51; 64; 81
14 Номінальна потужність вмонтованих в шафу трансформаторів власних потреб кВА 25; 40; 63
15 Рівень ізоляції за ГОСТ 1516.3, ДСТУ EN 60071-1 руднична нормальна
16 Види ізоляції повітряна; комбінована
17 Наявність викотних елементів в шафах

з викотними елементами*

без викотних елементів
18 Наявність ізоляції струмоведучих частин

з ізольованими шинами;

з частково ізольованими шинами
19 Вид лінійних високовольтних приєднань

кабельний;

шинний
20 Вид обслуговування односторонній; двосторонній
21 Ступінь захисту оболонки при закритих дверях за ДСТУ EN 60529 ІР 54
22 Вид керування

місцеве;

дистанційне
23 Тип вимикача

EvoPact HVX EP-12 kV; EvoPact HVX EP-17,5 kV;

EasyPactEXE-12 kV; EasyPactEXE-17,5 kV;

ISF1- 12kV; LF -12,5 kV; LF-17,5 kV;

VAH generator circuit breaker-12 кV;

VAH generator circuit breaker-17,5 кV;

SF1-12kV; SF1-17,5kV; VXA-17,5

виробництва Schneider Electric
24 Тип контактора

CBX, CVX, Rollarc

виробництва Schneider Electric
25 Тип вимикача навантаження

LBSkit- 12 kV;

AirPact-12 kV

виробництва Schneider Electric
26 Тип роз’єднувача MV Indoor switches OW
27 Наявність моторизованого приводу «вкочення- викочування»* За додатковим замовленням
28 Наявність моторизованого приводу управління  заземлювачем** За додатковим замовленням
29 Наявність моторизованого приводу управління вимикачів навантаження або роз’єднувачів*** За додатковим замовленням
30 Габаритні розміри
  Ширина мм 650/750/800
  Глибина мм 1350/1500
  Висота мм 1800
31 Кліматичне виконання та и категорія розміщення по ГОСТ15150 УХЛ5
32

Умови експлуатації:

– верхнє робоче значення температури навколишнього  повітря; + 40ºС;

– нижнє робоче значення температури навколишнього  повітря; – 10ºС;

– верхнє значення відносної вологості повітря 98% при + 35ºС;

– навколишнє середовище пожежо- та вибухобезпечне, атмосфера залізорудних, вугільних і сланцевих шахт з запиленістю навколишнього повітря до 8 мг / м3, пил не вибухонебезпечне, струмопровідна; яка не містить їдких парів і газів в концентраціях, що руйнують метал;

– тип атмосфери II, промислова по ГОСТ15150.
33

Примітка:

Термічна і електродинамічна стійкість трансформаторів струму – згідно їх технічних параметрів.

* Моторизовані викотні елементи за погодженням.

**Моторизовані приводи управління заземлювачем за погодженням.

***Моторизовані приводи управління вимикачів навантаження/роз’єднувачів за погодженням.
